МОНТАЖ ДЕТАЛЕЙ НА ПЛАТУ И ЦХ ДЕМОНТАЖ


Радиолюбители используют монтажные платы многих видов. Здесь и платы с запрессованными проволочными шпильками, монтаж­ными пистонами, с печатными проводниками, различные универсальные мон­тажные платы, удобные при макетировании электронных устройств.

Основой плат со шпильками служит листовой гетинакс или стеклотексто­лит толщиной 1,5 — 2 мм. На заготовке платы в узлах сетки с шагом 5 — 10 мм (шаг зависит от размеров используемых деталей: чем меньше детали, тем меньше шаг сетки) сверлят отверстия для установки шпилек. Их изго­товляют из твердой медной голой проволоки диаметром 0,8 — 1,5 мм. Диа­метр отверстий должен быть на 0,1 — 0,15 мм меньше диаметра проволоки. На­резав требуемое число шпилек длиной 12 — 20 мм, слегка запиливают один из концов на конус и ударами молотка загоняют их в отверстия в плате. Для того чтобы шпильки не выпадали из отверстий, можно их слегка расплющи­вать вблизи платы сразу после запрессовки. На одной стороне платы к шпиль­кам припаивают детали, на другой прокладывают соединительные проводники. Такие платы пригодны для многократного использования, они просты в изго­товлении и надежны. Шпильки должны быть хорошо облужены.

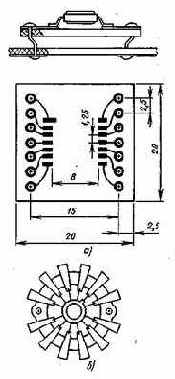

Основой монтажных плат с пистонами может служить такой же листо­вой изоляционный материал, как и для плат со шпильками. Отверстия свер­лят такого диаметра, чтобы пистоны плотно входили в отверстия. Пистоны развальцовывают в отверстиях платы кернером, заточенным под угол 90 — 100°. Самодельные пистоны можно сделать из латунной трубки диаметром 2 — 3 мм и толщиной стенки 0,2 — 0,3 мм. Такие пистоны развальцовывают между дву­мя кернерами. После установки пистонов их облуживают снаружи и внутри отверстий. Монтаж на такой плате лучше всего выполнять одножильным лу­женым проводом диаметром 0,5 — 0,7 мм без изоляции. Монтажные платы с использованием пустотелых пистонов позволяют выполнять малогабаритные изделия с высоким качеством и хорошим внешним видом. Кроме того, такие платы более устойчивы к вибрациям и ударам по сравнению с платами на шпильках.
