САМОДЕЛЬНЫЕ РАДИАТОРЫ - часть 3


Они внешне подобны полупотайным, но гораздо удобнее их для оборки.

Рис. 48. Виды головок винтов

Шайбы бывают трех видов: нормальные (их наружный диаметр больше диаметра головки винта), подкладные (их наружный диаметр равен диаметру головки винта) и специальные для предотвращения самоотвинчивания винта {шайбы Гровера и звездчатые). Чаще всего радиолюбители используют нор­мальные шайбы, позволяющие облегчить сборку я закрыть увеличенное отверстие в детали. Нормальные и подкладные шайбы используют для того, чтобы не портить поверхность привинчиваемой детали. Шайбы Лровера и шайбы-звездочки используют тогда, когда изделие работает в условиях значительного перепада температуры, а также механических ударов и вибраций. Конструк­ция этих шайб препятствует самоотвинчиванию винта.

Гайки изготовляют шта1мповкой и точением. В радиоаппаратуре для уп­рощения сборки вместо гаек часто применяют нарезание ip-езьбы в металличе­ских элементах конструкции. В последнее время все чаще используют для пластмассовых деталей и деталей из мягких металлов самонарезающие винты, которые при завинчивания сами нарезают для себя резьбу. Их недостаток со­стоит в том, что они не допускают многократных отвинчиваний и завинчива-«ий, так как резьба легко разрушается.

Штампованные гайки дешевле, но менее надежны. Гайки точеные выпус­кают нормальной толщины, равной диаметру винта, и тонкие, толщиной до 1/3 диаметра винта. Удобнее в (радиолюбительской практике пользоваться нарезкой резьбы в элементах конструкции, что можно делать даже и в тонких матери­алах после некоторой вытяжжи материала в отверстие. Конструкции шайб и гаек изображены на рис. 49. В табл. 11 указаны некоторые характеристики резьбовых соединений.

Рис. 49. Виды шайб и гаек (шайба нормальная, шайба Гровера, звездчатая шайба, гайки точеные низкая и высокая, тайка штампованная); формирование резьбы в тонком материале (сверление, вытяжка материала в отверстие и нарезание резьбы)

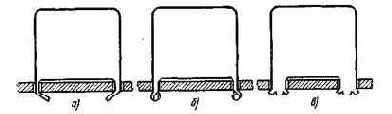

Рис. 50. Крепление деталей отгибкой (а), поворотом (б) и расчеканкой (в) лепестков
