САМОДЕЛЬНЫЕ РАДИАТОРЫ - часть 8


Писать можно пером или рей­сфедером в хорошо проветриваемом помещении. Надписи стойки к воде.

Не всегда удается достать дихлорэтан для склеивания органического стекла. Заменителем дихлорэтана с успехом может служить клей для кожи, который имеется в продаже в магазинах хозяйственных товаров. Процесс склеивания очень прост: поверхность густо смазывают клеем, соединяют и просушивают под прессом при температуре 30 — 50° С в течение 2 — 3 ч.

Органическое стекло при нагревании легко изгибается, что позволяет при­менять его для разнообразных конструкций. В качестве примера на рис. 51 показано, как изготовить обойму для элементов 332. Из пластины размерами 86X60 мм вырезают заготовку. Предварительно в пластине нужно просвер­лить восемь отверстий диаметром 3 мм. Лепестки А и Б заготовки прогрева-вают умеренно горячим утюгом до тех пор, пока органическое стекло не ста­нет мягким, и изгибают вокруг элемента 332, как по шаблону. Затем прогре­вают остальные лепестки и изгибают их под прямым углом. Контакты для соединения элементов делают из тонкой латунной фольги, загибают на углах и вплавляют в обойму. В готовую обойму средний элемент должен входить с некоторым усилием. Если он входит слишком свободно, следует еще раз про­греть соответствующие лепестки и несколько сблизить их.

Чтобы согнуть под углом относительно большой лист термопластичного материала (органического стекла, полистирола, винипласта), надо на линию сгиба с обеих еторон наложить и прижать две полоски тонкой алюминиевой фольги шириной 1 — 2 см и подключить их к ЛАТРу. Подобрав необходимое напряжение, прогревают место сгиба, снимают фольгу, изгибают лист и удер-живают его в необходимом положении до полного остывания.

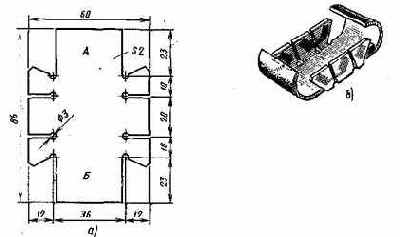

Рис. 51. Развертка (я) и внешний вид (б) обоймы для трех эле­ментов 332 (размеры для спра­вок)

Наиболее доступными видами отделки поверхности деревянных деталей в домашних условиях является воскование, лакирование, окрашивание и оклеи­вание декоративной пленкой.
