Ножовки бывают большие, малые и так называемые шлицовки. Большая и малая отличаются длиной полотна и размерами зубь­ев. Для мелких работ может быть полезной шлицовка, ею удобно делать-юлицы на головках винтов, узкие щели и пропилы. Вид ножовок показан на рис. 26. Тонколистовые пластмассы обычно разрезают стальным резаком. По кон-|уру разреза проводят его лезвием (по стальной линейке) до тех пор, пока глу­бина канавки не превысит половины толщины листа. После этого лист кладуг Ва край стола и резким движением разламывают его по канавке. Резак мож­но выточить на точильном станке из ножовочного полотна.

Излишки материала с заготовок деталей обычно снимают напильником, представляющим собой полосу из закаленной стали с крупной или мелкой на-речкой на поверхности. Для грубой обработки используют напильники с круп­ной насечкой — драчевые. Грубую обработку мягких материалов и древеси­ны ведут рашпилем — напильником с насечкой в , виде зубцов. Большинство деталей обрабатывают напильником с крупной и средней насечкой. Реже бы­вают нужны напильники с мелкой насечкой — «бархатные:». Для обработки мелких деталей используют надфили — маленькие напильники различной фор­мы. Они тоже имеют разную насечку.

I По форме поперечного сечения напильники и надфили бывают квадрат­&ыми, треугольными, прямоугольными, круглыми, сегментными, двусегментны-Ми, ромбическими и другими. Некоторые разновидности напильников и над­филей показаны на рис. 27.

Отверстия диаметром до 10 мм сверлят обычно ручной дрелью, в патрон которой устанавливают спиральное сверло соответствующего диаметра (рис. 28). Отверстия большого диаметра (20 — 100 мм) прорезают центробором (рис. 29), зажатым вместо сверла в сверлильный станок. Не следует заменять свер­лильный станок ручной или электродрелью — это может привести к травме и ; порче обрабатываемой детали.

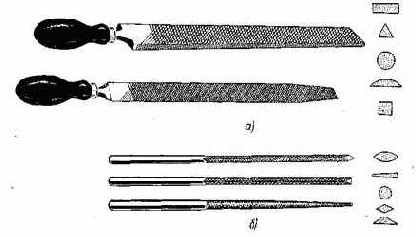

Рис. 27. Напильники (а) и надфили (б) разной формы

Для нарезания резьбы в отверстиях (внутренней резьбы) используют мет­чики.
