Метчик для работы фиксируют в квадратном отверстии воротка. В ком­плекте на каждый размер резьбы может быть два или три метчика с номерами 1, 2 или 1, 2, 3. Они имеют раз­ную глубину резьбы и используются по­следовательно. При нарезании резьбы метчиком необходимо его ввинчивать попеременно (например, пол-оборота по часовой и одну-две четверти оборота против часовой для того, чтобы освобождать нарезаемое отверстие от струж­ки). При нарезании резьбы (особенно в вязких материалах) метчик необходимо смазывать машинным маслом. Главное — осторожность и постепенность вы­полнения операции. В радиолюбительском комплекте обязательно должны быть сверла для нарезания резьбы в резьбовых соединениях (табл. 11).

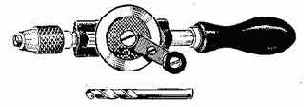

Рис. 28. Дрель ручная и спиральное сверло

Рис. 29. Центробор с фрезерованным (а) и точеным (6) вкладышем

Для нарезания резьбы на винтах используются плашки. Это круглые гай­ки из закаленной стали с тремя (или более) отверстиями для выхода струж­ки. Плашку при нарезании резьбы укрепляют в воротке, который в данном случае принято называть плашкодержателем.

Для установки винтов с потайной головкой отверстие зенкуют на нуж­ную глубину зенкером (сверлом специальной формы) или фрезой с углом за­точки 90°. Радиолюбители часто используют для зенкования обычные сверла, переточенные под углом 90° (стандартный угол заточки 120°).

При слесарной обработке детали ее необходимо надежно закрепить, ина­че она может сдвинуться, что, с одной стороны, ухудшит качество обработ­ки, а с другой — может стать причиной травмы. Для закрепления деталей служат тиски настольные и ручные (рис. 30), а также струбцины различной формы. Для радиолюбителя лучше всего подойдут съемные тиски с шириной губок 60 — 100 мм, прикрепляемые к столу (или верстаку), либо настоль­ные тиски с резиновой присоской. Полезными могут быть миниатюрные руч­ные (иногда их называют часовыми) тиски.

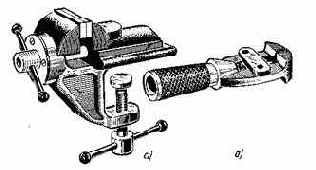

Рис. 30. Тиски слесарные съемные (а) и ручные (б)
