Таблица 11. Диаметры отверстий под винт и под резьбу


Диаметр резьбы

Диаметр отверстия, мм

под винт для точ­ной сборки

ПОД ВИНТ

для сбор­ки сред­ней точ­ности

под резьбу

М2

2,15

2,2

1,45

М2,5

2,7

2,9

2

МЗ

3,25

3,5

2,3

М4

4,3

4,6

3,1

М5

5,4

5,8

3,9

Мб

6,5

6,9

4,6

М8

8,7

9,2

6,3

К числу вспомогательных инструментов можно отнести кернер для на-кернивания центров отверстий перед их сверлением, молоток (лучше два: ма­лый и средний), небольшое зубило, чертилку (ее можно сделать из старого надфиля) и лобзик. Некоторые из этих инструментов показаны на рис. 31. Лобзик позволяет выпиливать отверстия сложной формы в листовых матери­алах (древесине, металле, пластмассе).

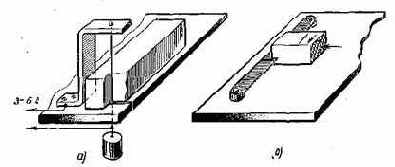

Рис. 32. Приспособления для разрезания термопластических материалов

Для обработки пластмасс используют те же слесарные инструменты, что и для обработки металлов. Специфическим инструментом для обработки тер­мопластичных пластмасс является нагретая струна, с помощью которой мож­но разрезать бруски и выполнять разнообразные отверстия в листовом мате­риале или корпусах (рис. 32,а). В качестве струны используют проволоку из сплава с высоким омическим сопротивлением (нихром, фехталь, константан) диаметром 0,3 — 0,5 мм. Струну нагревают током от понижающего трансфор­матора с хорошо изолированной вторичной обмоткой. Необходимый ток под­бирают опытным путем. Медленно надвигая на горячую проволоку заготовку детали, можно получить разрезы различной формы. Если нужны тонкие полоски или прямые разрезы, то используют прикрепленное к доске ножовоч­ное полотно. Толщина полоски определяется шайбами, подложенными под ножовку (рис. 32,6).

Для обработки древесины (это сравнительно редкие работы в практике радиолюбителя) применяют ножовки по дереву, угольники для разметки, стамески и долота, рубанки и коловорот с перовыми сверлами. Некоторые из этих инструментов показаны на рис. 33. При малом объеме работ можно обойтись одним рубанком. Лучше всего выбирать рубанок с металлическим станком. Если работы много, следует использовать три рубанка — так назы­ваемый «шерхебель» для грубой строжки (он имеет полукруглое, лезвие), обычный рубанок и фуганок (длинный рубанок с двойной железкой), осо­бенно удобный для строжки длинных досок.

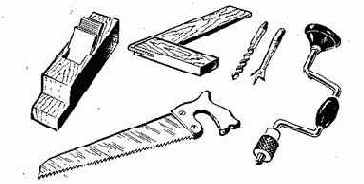

Рис. 33. Инструменты для обработки древесины: рубанок, угольник, спиральное сверло, пе« ровое сверло, коловорот и ножовка по древесине

Для сверления небольших отверстий в древесине можно использовать ручную дрель и обычные сверла по металлу. Отверстия большого диаметра лучше сверлить перовыми сверлами : — специальными сверлами для древесины. Для таких сверл вместо дрели используют коловорот. Как и при обработке металлов, деталь необходимо прикреплять к столу или верстаку струбцинами.
