Монтажная плата первого варианта приемника
Основное достоинство этого приемника — простота налаживания, так как усилитель ПЧ на пьезофильтрах не требует настройки.

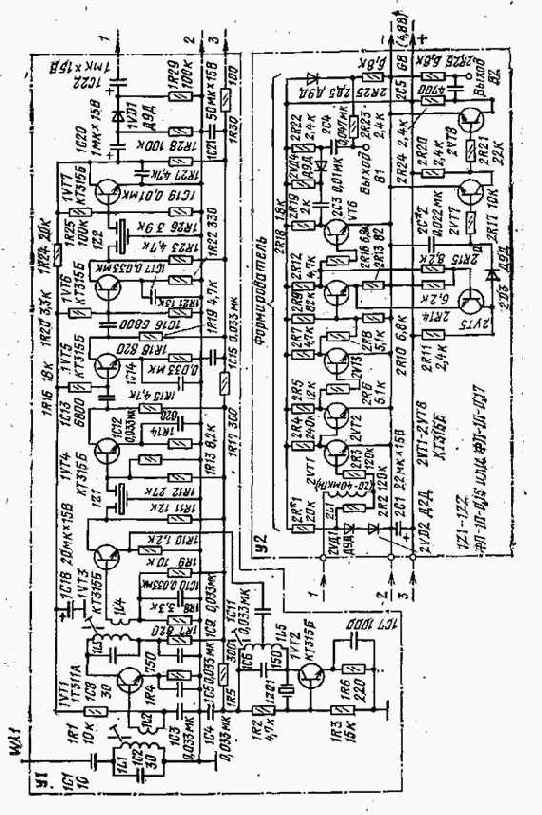

Импульсный сигнал, выделенный детектором, поступает на вход усилителя-формирователя. Смещение на базе транзистора 2VT1 выбрано таким, чтобы устройство реагировало только на те импульсы, амплитуда которых превышает 350 мВ. Это сделано для повышения помехоустойчивости системы, так как уровень шумов на входе формирователя меньше этого порогового значения. Дроссель 2L1 служит фильтром ВЧ. Чтобы не нагружать выходной каскад приемника и обеспечить большее усиление первого каскада формирователя, напряжение смещения и входной сигнал подаются через относительно высокоомные резисторы 2R2 и 2R3.
Сигнал с выхода трехступенного усилителя на транзисторах 2VT1 — 2VT3 поступает на вход триггера Шмитта, выполненного на транзисторах 2VT4, 2VT5. В исходном состоянии, когда на его входе нет полезного сигнала, транзистор 2VT4 открыт, a 2VT5 закрыт; конденсатор 2С2 заряжен до напряжения питания. Если на вход триггера поступают короткие разделительные импульсы (0,2 — 0,3 мс), то конденсатор 2С2 не успевает разрядиться до напряжения, при котором транзистор 2VT7 закроется. При поступлении на вход триггера импульса, соответствующего по длительности синхроимпульсу (1 — 1,2 мс), конденсатор 2С2 успевает разрядиться до напряжения закрывания транзистора 2VT7 и на коллекторе транзистора 2VT8 формируется импульс, из которого после дифференцирования цепью 2С5, 2R26 выделяется положительный запускающий импульс (выход 2).
