Если паяльник имеет жало в виде стержня, который фиксируется на корпусе с помощью винта (рис. 5.7), то, регулируя длину погружения стержня в нагреватель, можно легко плавно изменить температуру. Но такую конструкцию крепления жала имеют не все паяльники, и этот метод может оказаться неприемлемым.
Резистором R7 настраиваем форму выходных импульсов микросхемы в соответствии с диаграммой, приведенной на рис. 5.5. После этого подключаем трансформатор, и при напряжении питания схемы от 12-вольтового источника резистором R7 выставляется номинальное напряжение во вторичной цепи 220 В (измерять стрелочным измерительным прибором). Это делается при подключенной нагрузке мощностью 25...60 Вт.
Цепь из резистора R12 и конденсатора С9 может потребовать подбора номиналов, для того чтобы убрать выбросы в трансформаторе по фронтам в момент переходных процессов при коммутации тока.
Защита по току на 10 А устанавливается резистором R10. Это позволяет предотвратить повреждение преобразователя в случае перегрузки или короткого замыкания по выходу, так как схема начинает снижать выходное напряжение, переходя в режим стабилизации тока.
Преобразователь не имеет обратной связи по выходному напряжению, так как опыт практической эксплуатации показывает, что оно незначительно меняется при изменении мощности подключенной нагрузки и не выходит за рамки допустимого диапазона 190...240 В.

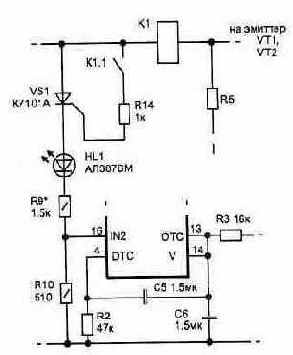

Рис. 5.6. Электрическая схема защиты импульсного преобразователя
Преобразователь потребляет на холостом ходу не более 1 А, а с нагрузкой — ток увеличивается пропорционально мощности.
Транзисторы устанавливаются на радиатор с площадью поверхности не менее 300 кв. см.
Трансформатор Т1 придется изготовить самостоятельно. Использован магнитопровод типа ПЛМ27х40-73 или аналогичный. Обмотки 1 и 2 содержат по 14 витков провода ПЭЛ-2 диаметром 2 мм; обмотка 3 содержит 700 витков провода диаметром 0,5 мм. Обмотки 1 и 2 должны быть симметричными — это условие легко выполняется при их одновременной намотке (сразу двумя проводами).
В схеме применены детали: конденсаторы С1, С2 типа К52-1, СЗ...С8 — типа К10-17, С9 — К73-17В; постоянные резисторы R9 типа С5-16МВ, R12 — С5-5. а остальные типа МЛТ; подстроечный R7 типа С5-2.
Предохранитель на 10 А можно сделать из медного провода диаметром 0,25 мм, см. табл. 5.1.
В случае перегрузки преобразователя, при срабатывании режима ограничения тока, пониженное напряжение питания допустимо не для всех радиоэлектронных устройств. В этом случае защиту по току можно выполнить с автоматическим полным отключением преобразователя, рис. 5.6. Для этих целей удобно воспользоваться токовым реле К1, группа контактов которого включает тиристор VS1. Такое реле несложно изготовить самостоятельно на основе геркона, а вариант конструкции К1 показан на рис. 2.46. Ток, при котором замыкаются контакты геркона К1.1, настраивается изменением числа витков обмотки (одного слоя вполне хватит).
При срабатывании защиты будет светиться индикатор HL1, а чтобы вернуть схему в рабочее состояние, потребуется отключить на некоторое время питание преобразователя.
