Принципиальная схема приемника импульсных ИК


2.4. ИК приемник на транзисторах
Принципиальная схема приемника импульсных ИК сигналов показана на рис. 35. Его выход может быть подключен ко входу цифровой КМОП-микросхемы непосредственно. Если фотоголовка должна быть удалена от цифрового анализатора, а емкость соединяющего их кабеля превысит 100...200 пФ, фотоусилитель потребуется дополнить буферным усилителем. Таким, например, как на рис. 36, а (усилитель-инвертор) или на рис. 36, б. Емкостная нагрузка фотоголовки с таким усилителем на выходе может быть увеличена до 0,01 мкФ.

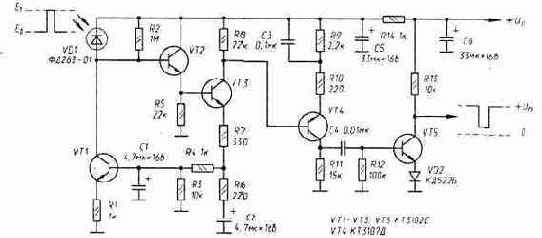

Рис. 35. ИК приемник на транзисторах


Рис. 36. Усилители мощности в КМОП-технике
Таблица 7


Uпит,B Iпотр,мA
4,5 0,30
5,0 0,30
6,0 0,32
7,0 0,34
8,0 0,35
9,0 0,37


Фотодиод ФД263-01 можно заменить на ФД320. А при наличии хорошего оптического концентратора - почти на любой из указанных в приложении 2.
ИК приемник сохраняет работоспособность при изменении напряжения источника питания Uпит в широких пределах. Зависимость потребляемого им тока Iпотр от напряжения питания показана в таблице 7.
