Принципиальная схема приемника импульсных ИК
2.5. ИК приемник на микросхеме

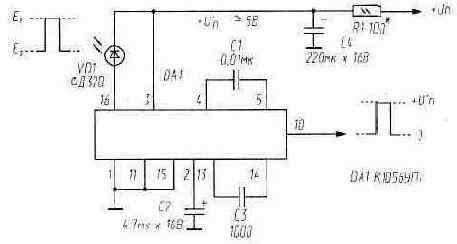

Принципиальная схема приемника импульсных ИК сигналов на специально для этой цели разработанной микросхеме показана на рис. 37.
Выход этого фотоприемника также может быть соединен с входами цифровых КМОП-микросхем напрямую. Но хотя его выходное сопротивление меньше, чем у описанного выше транзисторного, при большой длине линии, связывающей фотоприемник с электронным анализатором сигналов, его также нужно дополнить буферным усилителем (см. рис. 36, а, б). Емкость линии связи в этом случае может доходить до 0,01 мкФ.
Фотодиод ФД320 можно заменить на ФД263-01, а если в фотоприемнике есть линза-концентратор - практически любым фотодиодом из приложения 2.
Рис. 37. ИК приемник на микросхеме
Таблица 8
| Uпит,B | Iпотр, мА |
| 4,5 | 0,84 |
| 5,0 | 1,00 |
| 6,0 | 1,30 |
| 7,0 | 1,55 |
| 8,0 | 1,90 |
| 9,0 | 2,90 |
Усиление фотоголовки можно уменьшить, зашунтировав вход усилителя резистором сопротивлением 0,3...3 МОм.
В таблице 8 приведена зависимость тока Iпотр , потребляемого фотоголовкой, от напряжения источника питания Uпит.
