Кварцевый генератор на туннельном диоде

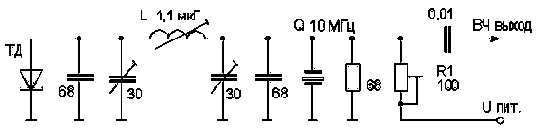

На рисунке приведена простая схема кварцевого генератора с использованием туннельного диода. Выходная мощность генратора - несколько десятков микроватт. Режим работы туннельного диода задается с помощью подстроечного резистора R1. Напряжение питания 1-2 Вольта.
Литература:
H.-J. Fischer, W.E. Schlegel. Transistor- und Schaltkreis Technik. - Berlin, 1979.
