МАЛОСИГНАЛЬНЫЙ ТРАКТ ТРАНСИВЕРА "АМАТОР ЭМФ-М"


Трансивер предназначен для работы в радиолюбительских диапазонах 160, 80 и 40 метров в режимах CW и SSB. Чувствительность трансивера при соотношении сигнал/шум f0 дБ не хуже 1 мкВ. Избирательность по зеркальному каналу, не хуже 40 дБ. Диапазон ручной регулировки усиления, не менее 60 дБ. Выходная мощность на нагрузке 50 Ом не менее 8 Вт. Подавление побочных каналов, не хуже 40 дБ. Селективность трансивера по соседнему каналу при приеме и величина подавления нерабочей боковой полосы при передаче определяются характеристиками применяемого электромеханического фильтра.

В генераторе плавного диапазона трансивера в качестве активного элемента применен аналог лямбда диода. Схема работает при малых напряжениях 2,5 В и малых токах 200...250 мкА, Это исключает разогрев частотозадаю-щих элементов, что в свою очередь приводит к минимальному начальному выбегу частоты и к высокой стабильности.

Схема малосигнального тракта трансивера показана на рис.1. Основу его составляют активные балансные смесители, выполненные на ИМС типа К174ПС1. В режиме приема сигнал, пройдя диапазонные полосовые фильтры, раздельные для режимов приема и передачи, поступает на приемный вход платы (вывод 12). На микросхеме DA1 собран первый смеситель трансивера. Через контакты реле К.1 и трансформатор Т1 на микросхему подается напряжение с генератора плавного диапазона величиной 400...500 мВ. Нагрузкой DA1 служит электромеханический фильтр ZQ1. С ЭМФ сигнал поступает на второй смеситель, выполненный на ИМС DA2. Сюда же через контакты реле К2 и трансформатор Т2 подается напряжение с генератора опорной частоты 500кГц. Генератор опорной частоты выполнен на транзисторе VT1. С вывода 3 микросхемы DA2 низкочастотный сигнал поступает на усилитель НЧ на микросхеме DA3.


В режиме приема предусмотрена возможность регулировки усиления по ПЧ. Напряжение регулировки, снимаемое с движка переменного резистора, подключенного к источнику питания +12 В, подается на вывод 4 платы.

В режиме передачи сигнал с микрофона подается на вывод 3 платы.
Такой фильтр в свое время применялся в транзисторных радиовещательных приемниках "Геолог", "Меридиан", "Спорт-2" и др. Аккуратно, ножом или ножовкой, отделяем крышку фильтра от донышка. К донышку монтажными проводами прикреплен сам фильтр, который представляет собой пластмассовое основание с восьмью ячейками закрытое двумя гетинаксовыми боковинами. Между боковинами, в ячейках, с помощью посеребренных пружинных шайб, закреплены пьезокерамические диски. Аккуратно высверлив две алюминиевые заклепки, скрепляющие боковины, разбираем фильтр и извлекаем диски. В фильтре находятся 4 тонких диска и 4 толстых. Для изготовления резонатора подходят толстые диски. Схема CW генератора показана на рис.4. Она традиционная и каких-либо особенностей не имеет. Печатная плата генератора приведена на рис.5.

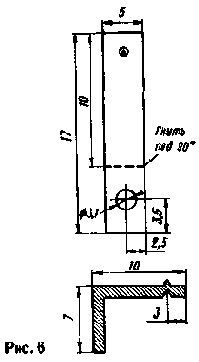

Изготавливаем плату и собираем генератор. Для крепления резонатора к печатной плате необходимы детали (2шт.), показанные на рис.6. Их можно изготовить из фосфористой бронзы или другого пружинящего материала. Отступив на 3 мм от края детали (см. рис.6), керном или гвоздем, делаем вытяжку металла.

Образовавшиеся выступы слегка припиливаем надфилем так, чтобы образовались плоскости диаметром 0,5-1мм. Это необходимо для более надежного и равномерного контакта с диском. Держатели устанавливаем на плату генератора так чтобы выступы были соосны (рис.7) и диск устанавливался без перекосов.

Подключив к выходу генератора частотомер и замкнув на общий провод, правый по схеме вывод резистора R3, подаем питание на схему. Между держателями вставляем диск и замеряем частоту генератора. Подгонку частоты резонатора производят путем уменьшения внешнего диаметра диска, обтачивая его равномерно по окружности на наждачной бумаге "нулевке" или с помощью алмазного надфиля. Обтачивают диск до тех пор, пока не будет получена частота генерации 500,7...501кГц. Перед очередным измерением диск протирают спиртом. Контролировать частоту в процессе подгонки надо как можно чаще.По такой же методике можно изготовить резонаторы опорных частот 500 кГц и 503,7кГц. И. Пташчик (UY5UM) пос. Буча, Киевская область,Украина. Литература 1. А. Темерев. Трансивер "Аматор - ЭМФ". - "Радиоаматор", 1996, N 11, с. 18-19. 2. В. Голуб. Микротрансивер "Тополь". - KB журнал, 1994, N 3, с. 26-27. KB ЖУРНАЛ N 6,1998.Г.
