Схема конвертера на лаптах и
Таким образом, если во входном и гетеродинном контурах емкости конденсаторов С1+С9 и С5+С13 уменьшить соответственно до 48 и 42 яФ, то конвертер рис. 10 окажется перестроенным на любительский диапазон 20 м. Приведенный расчет (который применим, кстати, как для ламповых, так и для транзисторных конвертеров с фиксированной настройкой и общими катушками индуктивности) является приближенным, поскольку не учитывает емкости монтажа собственную емкость катушек индуктивности, входные емкости ламп или транзисторов. Однако, как показывает практика, необходимые уточнения легко внести в процессе налаживания конвертера.
На рис. 14 приведена принципиальная схема конвертера, предназначенного для приема программ KB радиостанций работающих в диапазонах 3,5 — 3,65 МГц -(80 м); 7 — 7,1 МГц (40м); 14,0-14,35 МГц (20м); 21,0 — 21,45 МГц {14 м) и 28 — 29,7 МГц (10 м). Устройство работает совместно с приемником- супергетеродинного типа, имеющим средневолновый диапазон, и питается от его выпрямителя. Прием на всех диапазонах частот осуществляется перестройкой конвертера, промежуточная частота которого выбрана равной 1600 кГц. В процессе работы с конвертером настройка приемника не изменяется.
Основными узлами конвертера являются: входное устройство, -усилитель высокой частоты (УВЧ) и преобразователь частоты.
Как видно из принципиальной схемы, принятые сигналы Из антенны Aн1 через гнездо Гн1, разделительный конденсатор С1, режекторный фильтр L1C2 и секцию В2-1а переключателя В2 поступают на одну из антенных катушек L2, L4, 16, L8 или L10, которые индуктивно связаны с соответствующими входными контурами L3C3CS; L5C4C8; L7C5C8; L9C6C8 или L11C7CS. В зависимости от используемого диапазона включение соответствующей катушки связи в цепь антенны осуществляется секциями В1-1 a, Bl-2a, Bl-3a, В1-4а или В1-5а переключателя В1. (Эдновременно при этом в цепь управляющей сетки лампы Л1 секциями Bl-16, Bl-26, B1-36, В1-46 или В1-56 того же переключателя включается соответствующий входной контур.

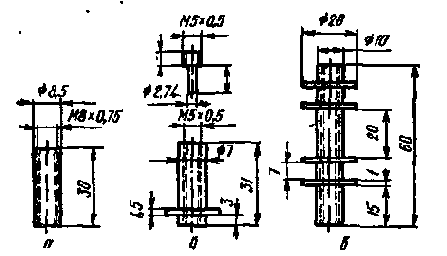

Рис. 15. Эскизы каркасов катушек индуктивности:
а — для L1, б — для L2 — L17, в — для L18, LIST
Для повышения устойчивости работы конвертера все катушки связи и входные контуры, не включенные в цепь антенны, замкнуты накоротко секциями а и б переключателя В1. Плавная настройка входных контуров производится с помощью конденсатора переменной емкости С8 блока С8, С27~На схеме рис. 14 положение переключатели В1 соответствует включению в конвертере диапазона 14 м.
УВЧ конвертера — апериодический (ненастраиваемый).. Он собран на высокочастотном пентоде типа 6К4П (Л1). Использование УВЧ позволяет повысить чувствительность конвертера. Нагрузкой анодной цепи лампы Л1 в диапазонах 20, 40 и 80 м является индуктивное сопротивление дросселя Др1. С повышением частоты сопротивление дросселя переменному току падает из-за влияния межвитковой емкости, и в диапазоне частот 20 — 30 МГц существенное сопротивление току высокой частоты оказывает уже П-контур, образованный катушкой индуктивности L17, входной емкостью лампы Л2 и выходной емкостью лампы Л1.
УВЧ собран по схеме с последовательным питанием. Необходимое напряжение на экранную сетку лампы Л1 подается с делителя, образованного резисторами R2 — R5. Для обеспечения оптимальных условий работы конвертера и всего приемного тракта при различных уровнях принимаемых сигналов в УВЧ предусмотрена регулировка усиления. Регулировкой переменного резистора R3 изменяется напряжение смещения на управляющей сетке лампы Л1, что приводит к изменению крутизны характеристики лампы в рабочей точке, а следовательно, и коэффициента усиления УВЧ.
Гетеродин собран на триодной части лампы 6И1П (Л2) по схеме с емкостной обратной связью и параллельным питанием. Постоянное напряжение на анод триода подается через резистор R11. Конденсатор С29 — разделительный. Резистор R10 — антипаразитный.
Контур гетеродина образован одной из.катушек индуктивности L12 — L16 и соответствующими конденсаторами.Так, например, в диапазоне 14 м контур гетеродина состоит из катушки индуктивности L15 и конденсаторов С22, С23, С24, С25, С26 и С27. Частоты гетеродина в диапазонах 20, 40 и 80 м в данном конвертере выбраны на 1600 кГц выше частоты Принимаемого сигнала, а в диапазонах 10 и 14 м — ниже частоты принимаемого сигнала на 1600 кГц. Перестройка гетеродина осуществляется конденсатором переменной емкости С27 блока С8, С27.
Таблица 2
