Схема усилителя


Принципиальная схема активной антенны приведена на рис. 82. Пунктирной линией обведена эквивалентная схема штыревой антенны. Сопротивление штыревой ан­тенны, геометрическая длина которой меньше длины вол­ны принимаемого высокочастотного сигнала (что имеет место в переносных приемниках), имеет емкостной ха­рактер. Входное активное сопротивление усилителя весь­ма велико, а его входная емкость Свх мала. Поэтому основная часть напряжения Ua, наведенная принимаемой радиостанцией в штыре, будет передаваться на вход уси­лителя. При этом чем больше будет эквивалентная емкость штыря Са, тем большая часть напряжения будет поступать на вход усилителя.

Первый каскад широкополосного усилителя собран на полевом транзисторе Т1 с n каналом и р-n переходом по схеме с общим истоком. Режим работы этого каскада определяется резистором R2, который по переменной со­ставляющей напряжения заблокирован конденсатором С2. Катушка индуктивности L2 замыкает по постоянной составляющей тока цепь между затвором и истоком, а также обеспечивает подавление сигналов с частотами ниже 3 МГц. На частоте 4 МГц имеет место резонанс токов в контуре, образованном катушкой L2 и емкостями Са+Свх. Так как катушка L2 имеет малую добротность, резонансная кривая получается тупой, что необходимо для выравнивания частотной характеристики в низко­частотной части диапазона. В высокочастотной части диапазона имеет место резонанс токов между катушкой индуктивности L1 и последовательно соединенными кон­денсаторами Са и Свх. Резонансный пик сглаживается резистором R1, снижающим добротность катушки L1. Использование двух резонансов позволяет получить до­статочно равномерное усиление сигнала во всей полосе рабочего диапазона частот.

Нагрузкой первого каскада усиления является катуш­ка индуктивности L3, включенная в цепь стока транзисто­ра Т1. Второй каскад усиления собран на биполярном транзисторе Т2 по схеме с общим эмиттером. Коллектор­ной нагрузкой транзистора Т2 является резистор R5.


Связь между первым и вторым каскадом — гальваниче­ская. Для стабилизации режима работы транзистора T2t при изменении окружающей температуры и величины питающего напряжения, последовательно с катушкой L3 включен кремниевый диод Д1. С помощью цепочки R3C3 каскад охвачен глубокой параллельной отрица­тельной обратной связью, что также способствует полу­чению достаточно равномерного усиления в широком диапазоне частот (3 — 30 МГц).

С нагрузки второго каскада — резистора R5 усилен­ный сигнал через разделительный конденсатор С5 пода­ется на вход приемника. В качестве входа приемника используется гнездо внешней антенны. При этом конден­сатор, соединяющий это гнездо с входным контуром при­емника надо исключить. Цепочка R6C6 выполняет функ­ции развязывающего фильтра.

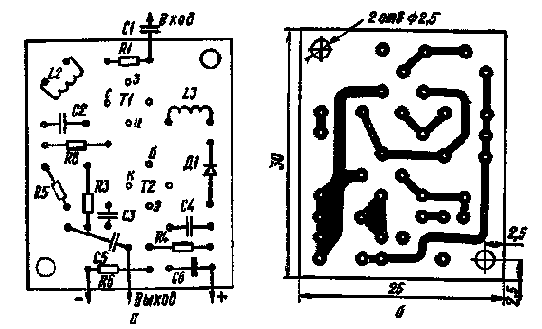

Рис. 83. Монтажная плата:

а — расположение деталей, б — рисунок печатного монтажа

В усилителе используются резисторы УЛМ-0,125, кон­денсаторы КМ-6. Катушка L1 намотана внавал на резисторе R1 и содержит 60 витков провода ПЭВ-1 0,1. Катушки L2, L3 намотаны на кольцевых сердечниках К7Х4Х2 из феррита 2000НН или 2000НМ в один слой и содержат по 24 витка провода ПЭЛШО 0,12. Для сни­жения собственной емкости катушки L2 кольцевой сер­дечник желательно перед намоткой обмотать тонкой узкой полоской лакоткани. Катушки L2, L3 можно на­мотать и на широкораспространенных кольцевых сердеч­никах 600НН того же типоразмера. В этом случае они со­держат по 60 витков провода ПЭЛШО-0,08, намотанных в один ряд. Намотанные катушки покрывают тонким слоем клея БФ-2.

Диод КД503 (Д1) можно заменить любым кремние­вым диодом подходящего размера (КД407, 2Д413 и др). Полевой транзистор КПЗОЗЕ можно заменить на 2ПЗОЗЕ и другие. Во втором каскаде могут быть исполь­зованы транзисторы (Т2) ГТ313 любой группы, а также маломощные высокочастотные транзисторы с более низ­кой граничной частотой, при этом предпочтение следует отдавать транзисторам с более высоким коэффициентом передачи тока h21Э. Необходимо только иметь в виду, что с ростом h21э снижается верхняя граница рабочего диапа­зона.



Активная антенна (ее усилительная часть) смонтиро­ вана на плате из фольгированного стеклотекстолита толщиной 1 — 1,5 мм размерами 30X25 мм с использованием печатного монтажа. Катушки L2, L3 приклеиваются к плате клеем БФ-2. К левому (по схеме) концу резисто­ра R1, заземленному концу конденсатора С6, правому концу резистора R6 и правой обкладке конденсатора С5 подпаиваются мягкие проводники в изоляции для подклю­чения к схеме приемника. Размещение деталей на плате и конфигурация печатных проводников приведены на рис. 83.

По диагонали, в углах платы имеются два отверстия диаметром 2,5 мм. В эти отверстия со стороны монтажа вставляют и развальцовывают две резьбовые втулки Плату, заблаговременно проверенную, вставляют в экран размером 26X31X14 мм, изготовленный из листовой ла­туни толщиной 1 мм. Закрепляют плату в экране с по­мощью двух винтов, ввинчивающихся в нарезную втул­ку. Экран имеет закрывающуюся крышку. Через отвер­стия в экране выводят проводники для подключения к схеме приемника. Автор рекомендует конструкцию кре­пить к изоляционной втулке штыревой антенны с помо­щью пружинного хомутика, припаянного к боковой стен­ке экрана. Однако если позволяют размеры приемника, то лучше всего выполненную конструкцию расположить внутри около штыревой антенны.

При монтаже активной антенны поступают следующим образом. Имеющийся в приемнике между лепестком штыревой антенны и входным контуром конденсатор уда­ляют. К лепестку штыревой антенны подключают провод­ник, идущий к конденсатору С1 (рис. 82). Проводник от конденсатора С5 подключают к входному контуру прием­ника. Минусовой провод усилителя активной антенны подключают к той части цепи приемника, которая хоро­шо отфильтрована от низкочастотных наводок (обычно к выходу развязывающего фильтра, включенного в ми­нусовый провод). Плюсовой провод активной антенны соединяют с общим проводом. Экран должен быть соеди­нен с плюсовым проводом.

Антенна рассчитана на работу с приемником, у кото­рого общий провод соединен с плюсом источника пи­тания.



Правильно собранная активная антенна налаживания не требует.

ПРИСТАВКИ ДЛЯ РЕГЕНЕРАЦИИ ГАЛЬВАНИЧЕСКИХ ЭЛЕМЕНТОВ И БАТАРЕЙ

В настоящее время установлено, что срок службы мар-ганцево-цинковых элементов и батарей можно значитель­но увеличить, если их подзаряжать током асимметричной формы, показанной, например, на рис. 84. Хорошие в этом смысле результаты достигаются при использовании для восстановления (регенерации) элементов тока промыш­ленной частоты. При этом выявлена тенденция усиления эффекта регенерации с увеличением отношения !т и Imp амплитуд зарядного 1тз и разрядного 1тр импульсов тока, а также с  увеличением отношения tp/t3 длительностей этих импульсов тока [17].

Так, при постоянном соотношении амплитуд Im3/Iтр = 1,5 увеличение отношения у от 1 до 1,5 улучшает работо­способность регенерируемых элементов примерно на 15 %. В то же время при постоянном значении tp/t3 уве­личение отношения Im3/Iтр с 1,5 до 3 также усиливает эффект регенерации на 15 %.
